Hydrodehn-Spannfutter SCHUNK, JIS B 6339 TENDO, kurz, schlank

Artikel-Nr.: 241414 40/06

Artikel-Nr.: 1863352

Artikel-Nr.: 204440

389,- € zzgl. MwSt. / pro Stück
bestellbar
Generisches Piktogramm Generisches Piktogramm Generisches Piktogramm Generisches Piktogramm Generisches Piktogramm

Produktbeschreibung

Ausführung:
- schlanke Ausführung mit axialer Längenverstellung
- Schwingungsdämpfung
- Spannung ohne Peripheriegeräte, nur mit Sechskantschlüssel
- dauerhafter Rundlauf und Wechselwiederholgenauigkeit < 0,003 mm
- maximale Drehzahl 50.000 min-1

Hinweis:
Zwischenbuchse siehe 241461 und 241462 auf Seite 24/???.


Technische Daten


Hersteller-Art.Nr.: 204440
Precitool-Art.Nr.: 1863352
Körperdurchmesser (mm) [BD]: 26
Körperdurchmesser 1 (mm) [BD1]: 26
Körperdurchmesser 2 (mm) [BD2]: 44
Länge Körperdurchmesser 1 (mm) [LB1]: 63
Funktionslänge (mm) [LF]: 90
Kupplungsgröße maschinenseitig [DCON]: BT40
Kupplungsgröße werkzeugseitig: 6
A1 mm: 26
A2 mm: 44.5
B1 mm: 63
C71 mm: 6
DIN-Norm: DIN 69871
Form: AD/B
Fräsertyp: HPC
Mit Kühlkanal: nein
Wuchtung: 25000
Zolltarifnummer: 84661020

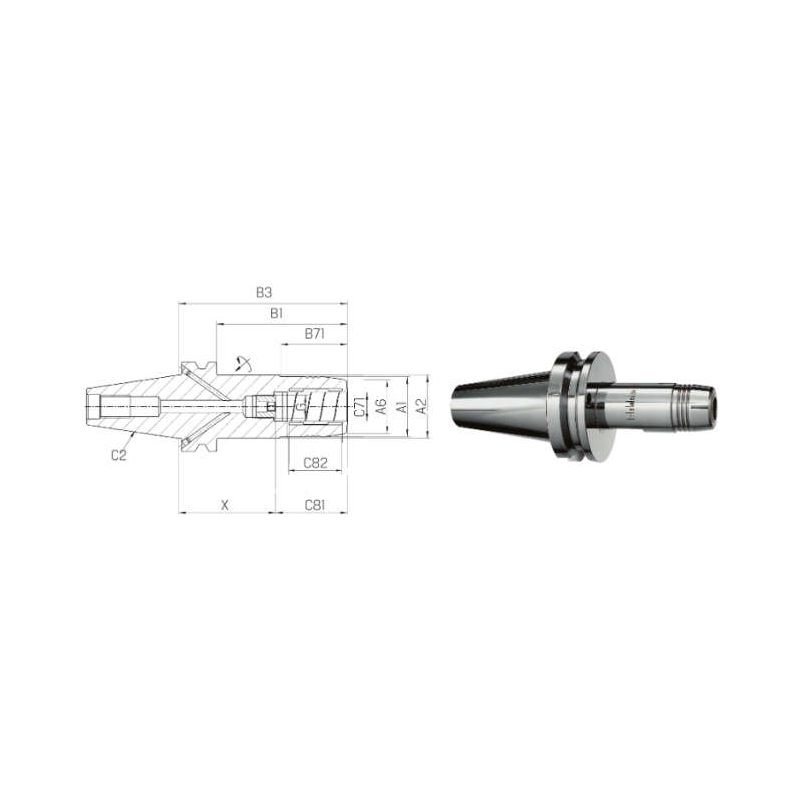

[A1] Körperdurchmesser 1 mm: 26
[A2] Körperdurchmesser 2 mm: 44
[A6] Umbruchdurchmesser: 22.0
[B1] Länge Körperdurchmesser 1 mm: 63
[B3] Kraglänge mm: 90.00
[B71] Funktionslänge mm: 43
[C2] Aufnahmegröße, maschinenseitig: BT40
[C71] Aufnahmedurchmesser, min_, werkstückseitig mm: 6
[C81] Einspannlänge, max_ mm: 37.00
[C82] Einspannlänge, min_ mm: 27.00
